MPS 可扩展模块 — 让大电流设计更加简洁

2018年11月01日 16:00 ? 次阅读

如今,由于FPGAs和ASIC的快速普及,也给电源模块设计带来了一定的挑战——应用需要更宽的无线网络带宽来驱动,而数据中心则需要更高的功率密度、更快的负载瞬态响应和更智能的功率管理功能。因此,理想的电源模块解决方案需变得更加紧凑、人性化可定制、易于使用,同时功率传输能力绝不可输于传统设计。

MPS的这款产品MPM3695-25便是理想中电源模块解决方案的完美代表。MPM3695-25作为一款业界领先的可扩展模块,可提供高达250A峰值电流、200A持续电流和低至0.5V的输出电压(见图一)。相比于分立负载点(POL)电源解决方案,MPM3695-25能提供更高的功率密度(高达60%),可为多个器件提供核心电源。MPM3695-25的封装尺寸仅为10x12x4mm,可轻易满足设计板尺寸要求,是FPGA、ASIC和服务器应用的理想之选。

图一:MPM3695-25一览图

紧凑型功率模块本身就需要更高的效率和更强的散热能力。MPM3695-25采用引线框架封装技术,不仅缩小了封装尺寸,还大大优化了电流处理能力,直接且有效地将热量散至PCB板上。良好的散热性能,让MPM3695-25更加易于设计,有效地节省了大功率器件的功率损耗。通过堆叠多个器件,输出电流可以高达250A,这远远超过了竞争对手的130A。MPM3695-25还集成了单片降压转换器和电感,介于高效的工作效率,功率密度为2.25kW/inch3;其输出电压为3.3V,输入电压为12V,峰值效率高达94%,远高于竞争的91%(见图二)。

图二:工作效率--MPM3695-25vs.竞争对手

在FPGA和ASIC应用中,为了能满足核心电源的电压要求,功率调节器的快速暂态响应能力变得至关重要。负载瞬态时,用来维持输出的输出电容占据了重要的电路板面积。MPM3695-25通过采用多相恒定导通时间(MCOT)控制模式,最小化输出电容器需求,巧妙地解决了这一难题。故在瞬态响应时,MPM3695-25可以动态调节开关频率,最大限度地降低了输出电容能量需求。MCOT控制模式还避免了传统电流-电压模式控制方案中复杂的补偿网络,从而简化了转换器的设计。

由于MPM3695-25是一款模块化产品且具有可伸缩性,故可称为单级解决方案——不但简化了PCB布局和功率级设计,还减少了产品开模时间。MPM3695-25先进智能的功能特性使其能够兼容PMBus,为用户提供了全定制设计和可编程性方案,实现了时序、电流限值、跳频模式、连续导通模式(CCM)和关键参数监控的全程可编程功能。

MPM3695-25电源模块是当今业界FPGA和电信应用中领先的解决方案,其上市时间短、功率密度高、具备智能电源管理能力。MPM3695-25的模块化特性最大限度地简化了原理图和布局设计工作,其创新的MCOT控制方案完美地规避了复杂的补偿网络。可编程和电源管理功能允许MPM3695-25适用于各种应用。

本文来源:MPS

技术专区

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播
收藏 人收藏
分享:

评论

相关推荐

200V交流伺服驱动器的三相高PWM逆变器全部设计资料

发表于 2018-10-31 17:33 ? 58次阅读
200V交流伺服驱动器的三相高PWM逆变器全部设计资料

MPS拉绳传感器支架需要注意的5点

发表于 2018-10-31 13:56 ? 95次阅读
MPS拉绳传感器支架需要注意的5点

纯硬件电路控制的多功能智能小车的设计

本系统以单片机为核心,增添其他外围设备,如双电源模块、超声波探测器、显示模块、无线收发模块等,以两个...

发表于 2018-10-30 08:25 ? 432次阅读
纯硬件电路控制的多功能智能小车的设计

驱动程序安装IVI-COM版本1.0.4.0适用于66xx电源模块失败

发表于 2018-10-29 15:53 ? 32次阅读
驱动程序安装IVI-COM版本1.0.4.0适用于66xx电源模块失败

电源模块专用陶瓷贴片电容

发表于 2018-10-29 09:25 ? 81次阅读
电源模块专用陶瓷贴片电容

如何使用电源模块让POL设计变得更加轻松简单

12V直流母线常用作数据中心、汽车电子和电池备份系统中的电源轨。大多数POL解决方案可轻松实现12V...

发表于 2018-10-26 14:10 ? 118次阅读
如何使用电源模块让POL设计变得更加轻松简单

该电路如何实现Q1导通的

发表于 2018-10-25 11:57 ? 133次阅读
该电路如何实现Q1导通的

电源模块外围电容如何选型?

发表于 2018-10-24 14:23 ? 48次阅读
电源模块外围电容如何选型?

TI LMZM3360x电源模块

发表于 2018-10-23 16:21 ? 45次阅读
TI LMZM3360x电源模块

符合CISPR22和EN55022的降压型开关转换器和电源模块

发表于 2018-10-23 16:21 ? 54次阅读
符合CISPR22和EN55022的降压型开关转换器和电源模块

电源模块在伺服电机驱动器的应用

发表于 2018-10-23 16:13 ? 44次阅读
电源模块在伺服电机驱动器的应用

dcdc电源模块并联均流

发表于 2018-10-23 15:58 ? 40次阅读
dcdc电源模块并联均流

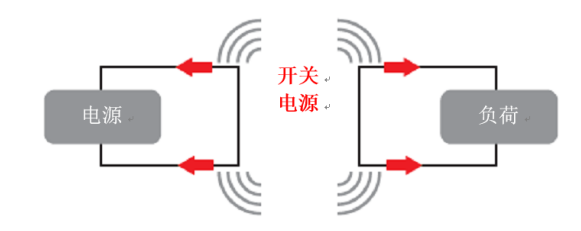

使用电源模块简化低EMI设计

越来越多的应用必须通过EMI标准,制造商才获得商业转售批准。开关电源意味着器件内部有电子开关,EMI...

发表于 2018-10-18 17:12 ? 362次阅读
使用电源模块简化低EMI设计

浅谈开关电源中EMI来源 电源模块如何降低EMI

本文将介绍开关电源中EMI的来源以及降低EMI的方法或技术。本文还将向您展示电源模块(控制器、高侧和...

发表于 2018-10-17 18:08 ? 919次阅读
浅谈开关电源中EMI来源 电源模块如何降低EMI

金升阳PV200-29Bxx系列继续蝉联2018...

本次获奖产品PV200-29Bxx系列是金升阳推出的一款满足1500VDC输入的200W大功率光伏电...

发表于 2018-10-16 10:29 ? 535次阅读
金升阳PV200-29Bxx系列继续蝉联2018...

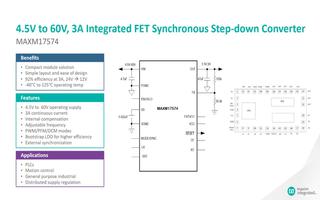

MAXM17574降压型DC-DC电源模块的性能...

本视频简要介绍MAXM17574,器件为4.5-60V、3A、高效、降压型DC-DC电源模块,集成电...

发表于 2018-10-10 03:07 ? 238次阅读
MAXM17574降压型DC-DC电源模块的性能...

如何将MAXM17532焊接到喜马拉雅uSLIC...

Thong和Vienxay演示喜马拉雅uSLIC?电源模块的焊接是多么容易,器件设计用于实现空间受限...

发表于 2018-10-08 03:35 ? 220次阅读
如何将MAXM17532焊接到喜马拉雅uSLIC...

如何解决启机不良、输出电压偏低、模块过热等问题

小功率电源被广泛地应用于电子电气行业,在应用的过程中也时常出现一些电源故障,如启机不良、输出电压偏低...

发表于 2018-09-26 10:11 ? 1157次阅读
如何解决启机不良、输出电压偏低、模块过热等问题

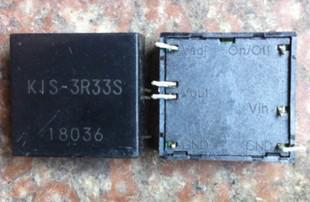

高效率KIS-3R33S DC-DC降压升压电源...

首先在淘宝网上淘到KIS-3R33S 模块,我买的时候是一元钱一个,便宜!还要淘204电位器、电容和...

发表于 2018-09-13 11:16 ? 508次阅读
高效率KIS-3R33S DC-DC降压升压电源...

噪声滤波器的原理、安全性能参数及在电源设备中的应...

随着现代科学技术的飞速发展,电子、电力电子、电气设备应用越来越广泛,它们在运行中产生的高密度、宽频谱...

发表于 2018-09-06 09:52 ? 770次阅读
噪声滤波器的原理、安全性能参数及在电源设备中的应...

新能源电动汽车直流充电系统特点及工作流程介绍

电动汽车充电系统是电动汽车的重 要基础支撑系统,是实现电动汽车产业化和推广普及的关键条件,对电动汽车...

发表于 2018-09-04 09:48 ? 1121次阅读
新能源电动汽车直流充电系统特点及工作流程介绍

DS18B20温度传感器与zigbee模块构成的...

随着用电需求的不断增加人们对于用电安全也越来越重视,中高压开关柜的测温一直是人们关注的焦点。由于无线...

发表于 2018-09-04 09:18 ? 833次阅读
DS18B20温度传感器与zigbee模块构成的...

DC/DC电源模块性能与工作温度的关系测试分析

随着电子技术的高速发展和开关电源应用领域越来越广泛,所工作的环境也越来越恶劣,统计资料表明,电子元器...

发表于 2018-09-03 10:18 ? 755次阅读
DC/DC电源模块性能与工作温度的关系测试分析

贸泽开售Maxim高度集成的MAXM17574 ...

贸泽电子 (Mouser Electronics) 即日起备货Maxim Integrated的MA...

发表于 2018-09-01 17:02 ? 377次阅读
贸泽开售Maxim高度集成的MAXM17574 ...

电源模块防浪涌电路参考设计方案

由于电源模块应用的场合也越来越广,应用场合错综复杂,电源模块的输入端时常会伴随浪涌冲击,若超过本身模...

发表于 2018-08-29 14:49 ? 1037次阅读
电源模块防浪涌电路参考设计方案

易电源LMZ3系列13款产品应用

易电源新传之LMZ3

发表于 2018-08-23 01:55 ? 404次阅读
易电源LMZ3系列13款产品应用

SIMPLE SWITCHER易电源宽温电源模块...

SIMPLE SWITCHER易电源宽温电源模块跌荡测试 (Standard - Large)

发表于 2018-08-20 01:00 ? 237次阅读
SIMPLE SWITCHER易电源宽温电源模块...

电动车充电系统应用的软件工具介绍

电动车(EV)充电系统应用及其设计指南(七) — 软件工具

发表于 2018-08-17 01:22 ? 410次阅读
电动车充电系统应用的软件工具介绍

电动车充电系统计费单元设计

电动车(EV)充电系统应用及其设计指南(三) — 计费单元

发表于 2018-08-17 00:27 ? 657次阅读
电动车充电系统计费单元设计

电动车充电系统的市场应用情况

电动车(EV)充电系统应用及其设计指南(一) — 市场概览

发表于 2018-08-17 00:15 ? 547次阅读
电动车充电系统的市场应用情况

dc-dc 降压升压电源模块制作教程

首先在淘宝网上淘到KIS-3R33S 模块,我买的时候是一元钱一个,便宜!还要淘204电位器、电容和...

发表于 2018-08-16 17:43 ? 1369次阅读
dc-dc 降压升压电源模块制作教程

高功率密度的小功率AC-DC电源模块特点介绍

设计超高功率密度的小功率AC-DC电源

发表于 2018-08-16 01:30 ? 341次阅读
高功率密度的小功率AC-DC电源模块特点介绍

自制lm317可调电源 简洁易做

最近开始玩数电了,感到电源不好用,找来了LM317做了一个电源模块,电路是无语的,简洁易做。有兴趣的...

发表于 2018-08-15 16:15 ? 1470次阅读
自制lm317可调电源 简洁易做

350W CCM PFC+LLC电源模块的参考设...

1.1 350W CCM PFC+LLC 电源设计回顾

发表于 2018-08-15 01:45 ? 353次阅读
350W CCM PFC+LLC电源模块的参考设...

SIMPLE SWITCHER电源模块的特点介绍

SIMPLE SWITCHER易电源电源模块概述 (Standard - Small)

发表于 2018-08-15 00:33 ? 238次阅读
SIMPLE SWITCHER电源模块的特点介绍

易电源电源模块的均流能力和散热性能介绍

德州仪器最新易电源电源模块均流特性介绍 (Basic - Small)

发表于 2018-08-13 02:32 ? 283次阅读
易电源电源模块的均流能力和散热性能介绍

SIMPLE SWITCHER稳压器控制器和电源...

SIMPLE SWITCHER 同步稳压器系列概述

发表于 2018-08-13 02:15 ? 495次阅读
SIMPLE SWITCHER稳压器控制器和电源...

如何精确设计三极管开关电路?

对于一个完整的电子设计来讲,首要问题就是为整个系统提供电源供电模块,电源模块的稳定可靠是系统平稳运行...

发表于 2018-08-12 08:56 ? 957次阅读
如何精确设计三极管开关电路?

金升阳发布新一代汽车级DC/DC电源模块,产品工...

CF0505XT-1WR3 产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的...

发表于 2018-08-10 11:15 ? 175次阅读
金升阳发布新一代汽车级DC/DC电源模块,产品工...

关于采用20-380VDC电源模块的宽电压直流/...

宽电压直流/直流变换解决方案

发表于 2018-08-10 00:09 ? 502次阅读
关于采用20-380VDC电源模块的宽电压直流/...

选择PLC机型该注意哪些事项

随着PLC的推广普及,PLC产品的种类和型号越来越多,功能日趋完善,目前从国外引进的及国内厂商组装或...

发表于 2018-08-09 16:57 ? 201次阅读
选择PLC机型该注意哪些事项

降低电源纹波噪声只需三步

在应用电源模块常见的问题中,降低负载端的纹波噪声是大多数用户都关心的。那么模块的纹波噪声该如何降低?...

发表于 2018-08-08 14:53 ? 1524次阅读
降低电源纹波噪声只需三步

LMZ23605 SIMPLE SWITCHER...

德州仪器最新易电源电源模块系列产品特性介绍 (Basic - Small)

发表于 2018-08-08 01:02 ? 375次阅读
LMZ23605 SIMPLE SWITCHER...

使用TPSM846C23进行PMBus电源模块设...

使用TI Fusion Digital Power Designer软件工具和TPSM846C23 ...

发表于 2018-08-06 00:33 ? 429次阅读
使用TPSM846C23进行PMBus电源模块设...

从模块热设计角度出发,介绍各类低温升、高可靠性电...

电源模块发热问题会严重危害模块的可靠性,使产品的失效率将呈指数规律增加,电源模块发热严重怎么办?本文...

发表于 2018-08-03 09:19 ? 2009次阅读
从模块热设计角度出发,介绍各类低温升、高可靠性电...

金升阳荣获广东省专利金奖,持续创新只为更好

在两年一届的广东省知识产权工作会议暨专利奖表彰大会上,广州金升阳科技有限公司(以下简称金升阳)凭借发...

发表于 2018-07-25 09:40 ? 1620次阅读
金升阳荣获广东省专利金奖,持续创新只为更好

SCHURTER推出DG11电源输入模块并提供 ...

SCHURTER 提高了其 IEC 插座和断路器电源输入模块的 IP 防护等级。DG11多重安装电源...

发表于 2018-07-24 10:15 ? 1581次阅读
SCHURTER推出DG11电源输入模块并提供 ...

选择PAC的电源模块需要注意哪些问题

RX3i的电源模块像I/O模块一样简单地插在背板上,并且能与任何标准型号RX3iCPU协同工作。

发表于 2018-07-20 17:33 ? 193次阅读
选择PAC的电源模块需要注意哪些问题

如何使数字电源控制器与模拟控制兼容?

最近,超大规模集成 (VLSI) 技术的发展扩宽了数字控制应用范围,尤其是在电源电子元件方面的应用。

发表于 2018-07-19 10:13 ? 680次阅读
如何使数字电源控制器与模拟控制兼容?

微控制器中的固件实现无人机电机功能

到 2050 年,全球人口可能接近 100 亿。联合国粮食及农业组织 (UN FAO) 2017 粮...

发表于 2018-07-13 09:30 ? 2608次阅读
微控制器中的固件实现无人机电机功能

Vicor DC-DC 转换器模块新增25款新产...

DCM ChiP(Converter housed in Package)是一款可从未稳压的宽范围输...

发表于 2018-07-10 14:54 ? 1393次阅读
Vicor DC-DC 转换器模块新增25款新产...

关于Microchip MIC系列电源模块解决方...

本视频将向大家介绍Microchip MIC系列高集成度电源解决方案。

发表于 2018-07-10 11:04 ? 730次阅读
关于Microchip MIC系列电源模块解决方...

一种新型弹载综合控制计算机的设计方法

CPU模块采用MPC8270处理器[2]。该处理器是Freescale公司PowerUICC II系...

发表于 2018-07-05 08:42 ? 661次阅读
一种新型弹载综合控制计算机的设计方法

易电源纳米电源模块LMZ10500/LMZ105...

来自德州仪器的工程师为大家详细介绍最新易电源纳米电源模块LMZ10500/LMZ10501的demo...

发表于 2018-07-03 04:27 ? 793次阅读
易电源纳米电源模块LMZ10500/LMZ105...

介绍ISL8225电源模块和ISL8225评估板...

超密集超智能的ISL8225电源模块和ISL8225评估板

发表于 2018-07-03 00:11 ? 551次阅读
介绍ISL8225电源模块和ISL8225评估板...

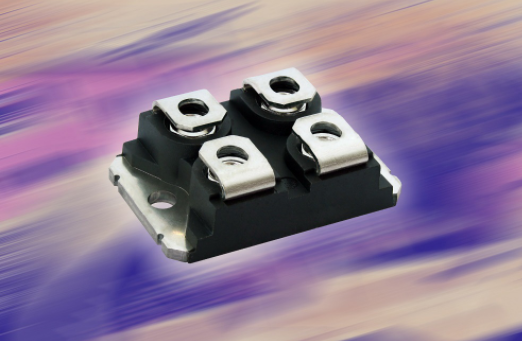

Vishay宣布拓宽SOT-227封装电源模块产...

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,拓...

发表于 2018-07-02 14:35 ? 1438次阅读
Vishay宣布拓宽SOT-227封装电源模块产...

2018年,电源模块联盟横空出世

该联盟与POLA/DOSA不同。它确保了板载隔离和非隔离DC/DC转换器的多重来源。他们将其付诸实践...

发表于 2018-06-29 15:51 ? 1209次阅读
2018年,电源模块联盟横空出世

讲述Intersil电源模块的设计

Intersil电源模块设计视频教程

发表于 2018-06-26 06:01 ? 521次阅读
讲述Intersil电源模块的设计

选择一个电源模块的标准是什么?

白板向导-怎样选择一个电源模块视频教程

发表于 2018-06-26 05:22 ? 594次阅读
选择一个电源模块的标准是什么?

电源模块在伺服电机驱动器的应用介绍

伺服驱动器是现代运动控制的重要组成部分,被广泛应用于工业机器人及数控加工中心等自动化设备中。尤其是...

发表于 2018-06-24 09:45 ? 1163次阅读
电源模块在伺服电机驱动器的应用介绍

Intersil数字电源模块ZL9101介绍视频...

ZL9101数字电源模块介绍视频教程

发表于 2018-06-24 00:20 ? 745次阅读
Intersil数字电源模块ZL9101介绍视频...

教您电源模块的选择技巧

设计指南-怎样选择一个电源模块

发表于 2018-06-23 11:15 ? 511次阅读
教您电源模块的选择技巧

关于 ZL9101 数字电源模块的设计方案

Intersil ZL9101 数字电源模块 - 热设计

发表于 2018-06-23 10:54 ? 550次阅读
关于 ZL9101 数字电源模块的设计方案

向您介绍关于电源模块设计方案

电源模块设计

发表于 2018-06-23 10:44 ? 714次阅读
向您介绍关于电源模块设计方案

Maxim宣布推出低EMI喜马拉雅降压转换器和电...

Maxim宣布推出低EMI喜马拉雅降压转换器和电源模块,可加快产品上市时间并大幅缩短设计周期。这些方...

发表于 2018-06-23 10:06 ? 188次阅读
Maxim宣布推出低EMI喜马拉雅降压转换器和电...

掌握Vicor 电源模块 VI 的基本功能

Vicor 工程师为大家讲解电源模块 VI 的基本功能

发表于 2018-06-19 11:07 ? 902次阅读
掌握Vicor 电源模块 VI 的基本功能

贸泽电子即日起备货LMZM33602和LMZM3...

2018年6月12日 – 专注于新产品引入 (NPI) 并提供极丰富产品类型的业界顶级半导体和电子元...

发表于 2018-06-14 11:27 ? 223次阅读
贸泽电子即日起备货LMZM33602和LMZM3...

超小尺寸电源模块了解一下

Maxim的uSLIC?电源模块采用超小封装,可将电源方案的尺寸减小2.25倍,这得益于同步、宽输入...

发表于 2018-05-30 15:11 ? 1867次阅读
超小尺寸电源模块了解一下

瑞萨电子推出业内首款42V单通道DC/DC步降电...

瑞萨电子株式会社子公司Intersil宣布,推出业内首款42V单通道DC/DC步降电源模块ISL82...

发表于 2018-05-23 15:51 ? 256次阅读
瑞萨电子推出业内首款42V单通道DC/DC步降电...

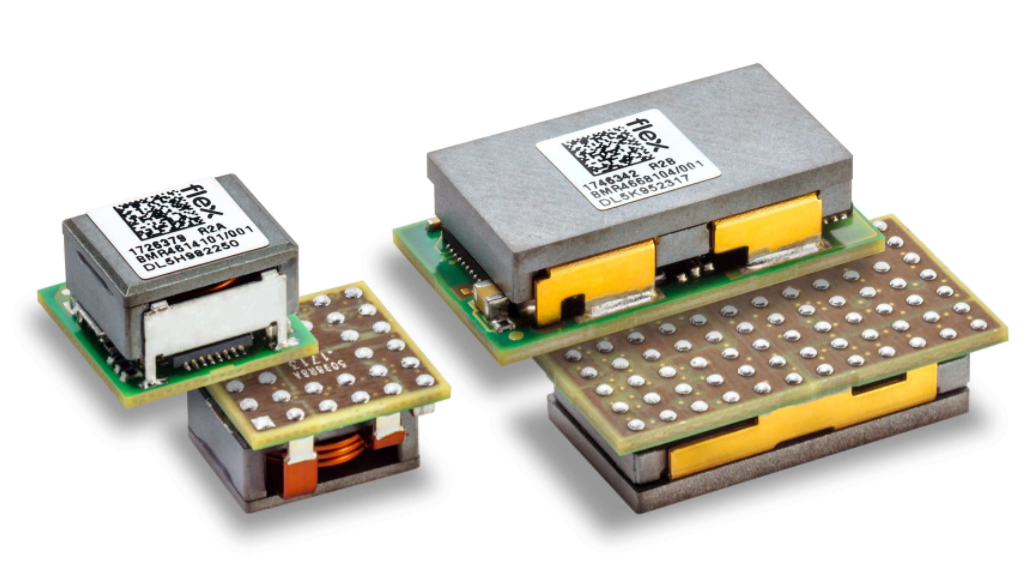

Flex电源模块宣布BMR466和BMR461 ...
